分享设备目视化管理标示方法

发布时间:2015-06-09发布作者: 6S咨询服务中心 关注人数:



以下是7S管理咨询公司总结出的设备目视化管理标示方法,供大家参考。

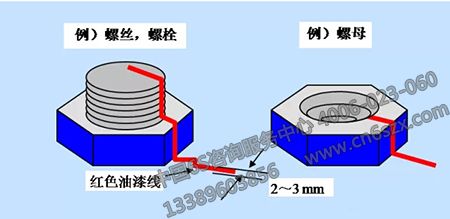

1、目视化管理—螺栓螺母松紧状态标示方法

1.1 目的:能够了解螺栓、螺母的松紧状态,预防设备事故发生。

1.2 对象:风机、马达、泵等旋转振动体的螺母(地脚螺钉)、螺栓的旋转部位做标示(划红)。

1.3 标准

(1)、需要做标示的螺栓螺母:

A、螺栓、螺母的松脱,引起使用部件的脱落破损;

B、螺栓、螺母的松脱,引起机械振动,导致加工不良;

C、螺栓、螺母的松脱,引起容纳物泄露,导致安全问题及污染环境。

(2)、标示(划线)、顺序:

A、清除螺栓、螺母及周围的灰尘油污;

B、锁紧螺栓、螺母至紧固状态;

C、划线;

D、当线被破坏或颜色看不清再按A、B、C顺序进行划线涂色。

(3)、划线方法:

A、使用红色油漆来标示;

B、标示线的宽度为2-3mm,具体宽度根据螺栓、螺母大小而定。

1.4 标示方法示范

分享设备目视化管理标示方法

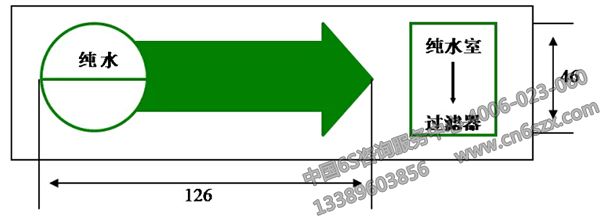

2、目视化管理—排管流向标示方法

2.1 目的:使排管的流体名,流动方向,压力等能够可视化。

2.2 对象:公司所有管道。

2.3 标准

(1)、依据高压气体通用标准,一切排管上涂漆;

(2)、排管流向标示(工厂可建统一标准)、:

AIR:白色      冷冻水:蓝色     消防栓:红色

纯水、地下水、冷却水、自来水:深绿色              O2:蓝色

N2:棕红色     H2:粉红色     废水:黑色

柴油、煤气:黄色

宿舍用高温水、STEAM、凝结水、工业用高温水:乳白色

(3)、规格(工厂可建统一标准)、:

大:横168mm×竖62mm

中:横126mm×竖46mm

小:横84mm×竖31mm

2.4 标示方法示例

分享设备目视化管理标示方法

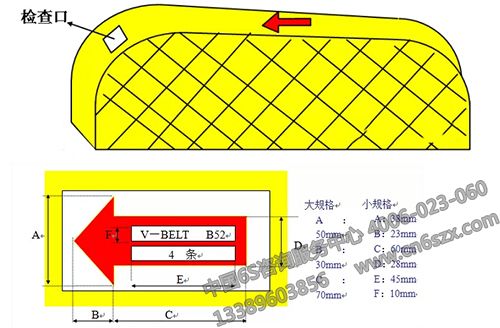

3、目视化管理—旋转体旋转方向标示方法

3.1 目的:在旋转装置的罩子上标示旋转方向、部件名、数量、来提高驱动装置维修时的维修效率。

3.2 对象:V型皮带、链条、联接器、其他。

3.3 标准

(1)、以横写为原则;

(2)、字使用黑色油漆标示;

(3)、附着在安全罩的前面及联接器罩的侧面;

(4)、皮带主动轮的上端要有检查口;

(5)、标示方法:

标签上端标明:V型皮带,链条,联接器等的规格;

标签下端标明:皮带根数;

(6)、标签名册作不干胶,规格以标示方法为基准(按大、小区分);

(7)、颜色:

底色:黄色

箭头颜色:红色

记录栏颜色:白色

3.4 标示方法示范

分享设备目视化管理标示方法

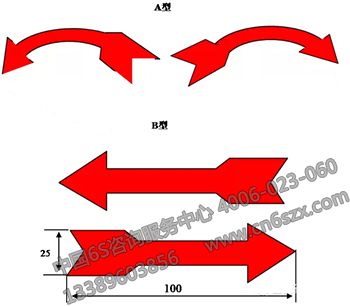

4、目视化管理—电机旋转方向标示方法

4.1 目的:标示电机的旋转方向,防止修理之后的反转,追求安全性。

4.2 对象:马达类、齿轮等。

4.3 标准

(1)、把马达旋转方向附着在防护罩上显眼的地方;

(2)、不干胶标签应附着在罩子的上端,正面;

(3)、标签颜色:红色;

(4)、标签规格:

A型:¢300, ¢200, ¢100圆弧型;

B型:横100mm×竖25mm

4.4 标示方法示范

分享设备目视化管理标示方法

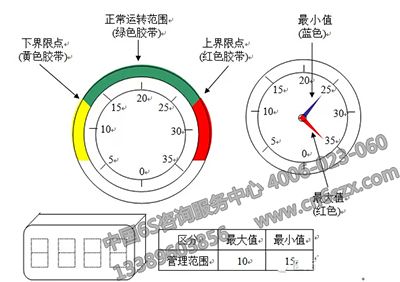

5、目视化管理—计量器界限范围标示方法

5.1 目的:任何人看计量器的指针都能立即判断设备状态正常与否,有利于发现异常及时处理。

5.2 对象:电流表、电压表、压力表、温度计、油量计、真空表等。

5.3 标准

(1)、Digital Gauge用Tag标示最大值,最小值之后附着上。

(2)、大范围计量器以中央为中心,箭头符号的样子进行标示,标示管理范围时用颜色来区分,最大值:红色,最小值:蓝色;

(3)、    小范围计量器以扇形标示,标示方法:

A、正常范围贴附绿色荧光胶带;

B、需要采取对策的指针的最大值(上限值)用红色荧光纸贴示;

C、需要采取对策的指针的最小值(下限值)用黄色荧光纸贴示;

D、可以开启的计量器原则上是把胶带直接贴在里面刻度板上,根据情况也可把胶带贴在玻璃外面;

E、把做了标示的计量器列出清单进行管理,清单上要有指针正常范围的值;

F、计量器要接受定期的校正检查。

5.4 标示方法示范

分享设备目视化管理标示方法

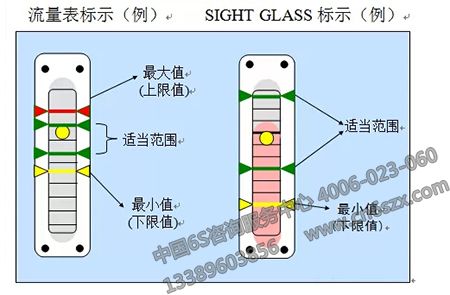

6、目视化管理流量表界限标示方法

6.1 目的:明确标示管理界限,易于判断计量器的状态正常与否。

6.2 对象:空气流量表、气体流量表、水流量表、储油罐、其他。

6.3 标准

(1)、在储油罐及各种流量表上做使用界限标示;

(2)、胶贴标示颜色区分如下:

正常范围(补油点):绿色;

上限(最大值):红色;

下限(最小值):黄色;

(3)、把流量及其最大值、最小值、正常值(补油点)做成清单进行管理。

6.4 标示方法示范

分享设备目视化管理标示方法

7、目视化管理—空压油壶/过滤器标示方法

7.1 目的:使空压油壶里的油维持适当油量以延长什么 部位的寿命。

7.2 对象:空气过滤器、调节器、空压油壶。

7.3 标准

(1)、范围以上限、下限(补油点)标示;

(2)、不干胶标示方法:

上限用红色胶带贴附;

下限(补油点)用油色胶带贴附;

(3)、胶带宽度为3-5mm;

(4)、胶带附着在玻璃外部。

7.4 标示方法示范

分享设备目视化管理标示方法

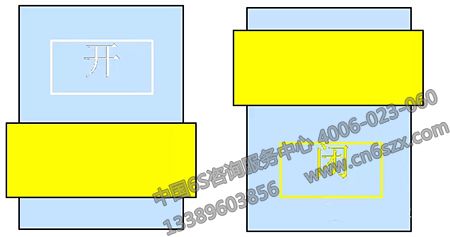

8、目视化管理—阀门开关状态标示方法(1)

8.1 目的:在阀门正常工作时,易于判断阀门的开关状态,防止事故的发生。

8.2 对象:各类阀门。

8.3 标准

(1)、每次开关阀门时,标示牌的状态应能方便地随之改变;

(2)、阀门的开关标示牌应附着在显眼的地方:

开:白色字;

关:黄色字;

移动条:黄色。

8.4 标示方法示范

分享设备目视化管理标示方法

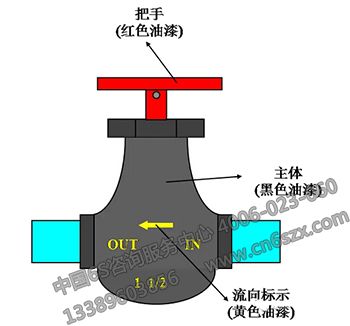

8、阀门开关状态标示方法(2)

8.1 目的:在施工及维修过程中,把已打开的阀门关闭或把关闭的阀门打开时,在白色标签上记录日期、时间与操作人的姓名之后挂在阀门上,并在施工及维修后撤掉,防止误操作。

8.2 对象:球阀、止回阀。

8.3 标准

(1)、挂上指定标牌;

(2)、标牌类型有如下3种(双面印刷):

打开:绿底黑字;

关闭:红底黑色;

非正常操作:黄底黑色;

(3)、使用非正常标牌时,需记入日期、作业人姓名;

(4)、阀的把手涂红色油漆;

(5)、阀的主体涂黑色油漆;

(6)、流体的流向、阀门规格用黄色油漆标示。

8.4 标示方法示范

分享设备目视化管理标示方法
